Red Inteligente sin el Precio Asociado

Cuando los ingenieros piensan en Redes Inteligentes, generalmente lo primero que se viene a la mente es «¿Qué sistema de comunicaciones necesito?». En un sentido moderno, las topologías redes de distribución inteligentes son efectivamente una serie de interruptores computarizados que toman decisiones de conmutación con base en la información que se les proporciona. El pensamiento tradicional desde la perspectiva de los expertos en informática supondría que la información debe transmitirse físicamente a cada dispositivo. No obstante, en la práctica esto no es necesario para algunos de los reconectadores para instalación en poste.Si la información no proviene de una fuente de red compartida, ¿de dónde proviene? La respuesta se encuentra en la simple configuración del dispositivo que permite la detección de voltaje en ambos lados del interruptor.

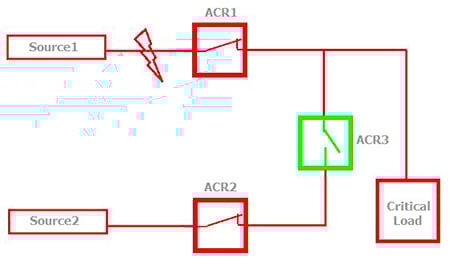

Figura 1 – Falla en el primer alimentador.

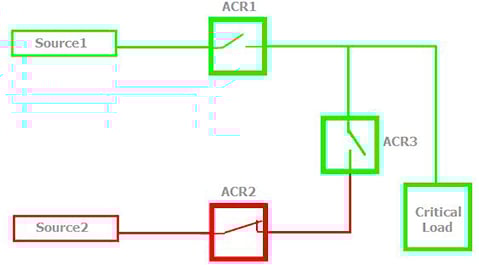

Figura 2 – Alimentador 1 dispara, ACR 1 abre debido a Perdida de voltaje en ambos lados

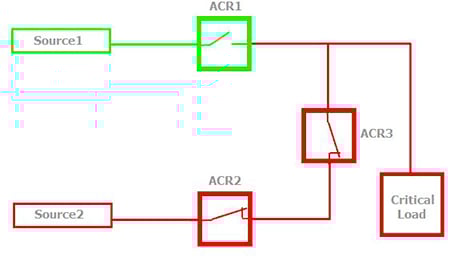

Figura 3 – ACR3 espera por “tiempo de restauración” permitiendo ACR1 abrir, Antes de realizar un cierre para restaurar alimentación a la carga critica.

Como parte de lo que comúnmente se conoce como «Automatización distribuida», los Reconectadores OSM de NOJA Power han sido utilizados en múltiples esquemas de alrededor del mundo. Mientras que los Reconectadores OSM están igualmente instalados en los sistemas de automatización convencionales y centralizados, la automatización distribuida permite una implementación inteligente y económica sin la necesidad de las telecomunicaciones. En la Figura anterior se muestra una secuencia simple de Automatización para restaurar el suministro un usuario final, todo esto logrado sin el requisito de comunicaciones entre dispositivos.

Efectivamente, las decisiones de conmutación de la red inteligente se toman según el principio de restaurar la alimentación a los segmentos que se han desenergizado. Al pensar en la secuencia de Reconexión y Re-energización en cualquier ubicación dada, la única información que necesitaría un Reconectador es la presencia de voltaje.

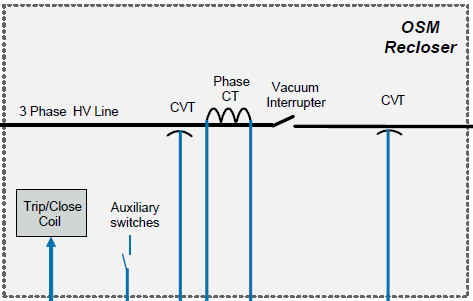

El Reconectador OSM permite una detección de voltaje de alta precisión en ambos lados de la cámara de vacío que contiene el interruptor del dispositivo, dotándolo con la capacidad de tomar decisiones de conmutación con base en la presencia de Tensión. Esta característica respalda la inclusión de funcionalidades como el Chequeo de Sincronismo, la Auto-Sincronización y la implementación de enclavamientos de barra/línea con propósitos de seguridad.

Este nivel de automatización puede ser tan simple como el caso de dos reconectadores alimentando una pequeña ciudad o en sistemas más complejos de 5 o más Reconectadores en serie con protecciones alternativas basada en el flujo de energía. El Reconectador OSM está equipado con lógica adicional para manejar casos de múltiples rutas de activación de fallas, lo que brinda a los ingenieros la capacidad de modificar la secuencia de Recierre para garantizar que nunca se exceda el estándar de máximo cuatro disparos a bloqueo en la secuencia de recierre.

Para obtener más información sobre la implementación de una red inteligente de automatización distribuida con reconectores OSM de NOJA Power, visite www.nojapower.es
